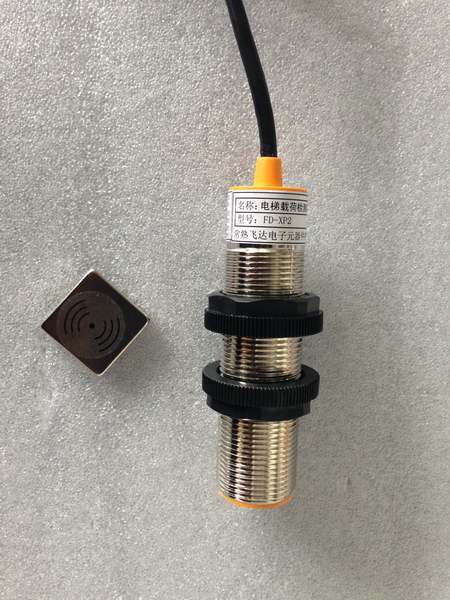

感應開關
一、概述
本裝置適用于所有需要超載、額載信號的活動轎底電梯和需要節能運行的自動扶梯,也可用于機械限位接或近開關使用,本裝置有極高的性?xún)r(jià)比,由于采用霍爾傳感器實現非接觸感應工作方式,系統不直接承受電梯荷載作用,因而具有工作壽命長、穩定性好、安裝調試方便等優點,克服了機械式超載開關容易損壞的缺陷。
二、主要特點
1.非接觸感應式工作方式,自身無機械運動,直接安裝在電梯原超載開關處,無需改變電梯轎廂結構。
2.采用超高強勁感應磁鐵,**限度的提高系統抗干擾能力。
3.額載繼電器動合、動斷輸出,超載繼電器動合、動斷輸出,方便用戶使用。
4.定位精度高、體積小、安裝調試方便,結構簡單,價格低廉。
三、技術指標
應用范圍: | 適用于所有需要超載額載信號信號的活動轎底電梯,檢測間隙8~15mm |
靈 敏 度 : | 超載翻轉點≤額載調整點0.05mm。額載大于超載滯留間隙≈0.5mm |
系統誤差: | ≤1.5%(-10~40℃) |
輸出形式: | 超載、額載維電器動合、動斷觸點各1對,觸點容量: DC/AC 48/500mA |
工作環境溫度: | -25~55℃ |
供電電源: | DC/AC 24V(±10%),整機工作電流≤100mA |
安裝位置: | 電梯活動轎底 |
整機尺寸: | φ24 87mm圓柱體 |
四、工作原理
本系統是根據電梯活動轎底依據載重作彈性變化的原理,通過霍爾傳感器檢測其位移變化,從而實現對電梯轎廂超載檢測的一種方法。

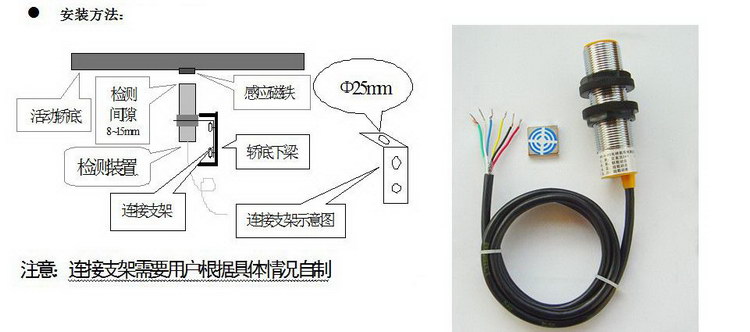

五、安裝方法
注意:系統連接支架需要用戶根據具體情況自制
六、調試方法:
1.活動轎底請參照上圖用系統連接支架(此支架用戶自制)安裝好本裝置,且盡可能將其安裝在靠近轎底中部。
2.將磁鐵吸附在轎底,且標志面正對裝置感應點。
3.安裝調整本裝置,使轎底磁鐵對準其上端面中心點。同時必須保證本裝置端面與磁鐵端面相互平行。
4.在電梯額載時,上下調節本裝置使其指示燈呈綠色點亮、黃燈(紅+綠)熄滅期間,此時緊固裝置,調試完畢。
5.超載期間,本裝置指示燈呈黃燈(紅+綠)點亮。

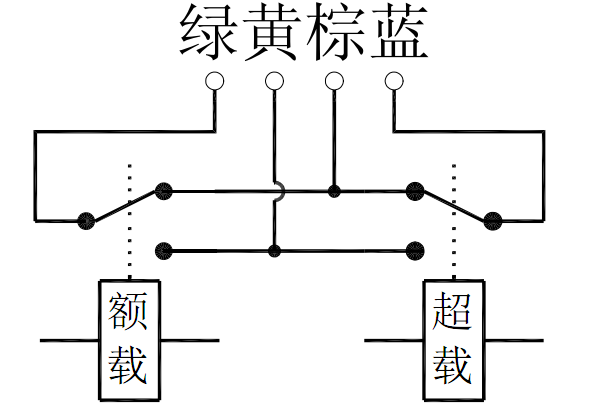

七、系統接線原則
*絕對不可以把本裝置輸出直接接入外部電源,這樣可能造成永久損壞。
八、其他
附件:感應磁鐵[24*24*4mm3]1片 緊固螺帽 2套
九、注意
感應磁鐵是配合本產品特制的稀有稀土磁鐵,磁性強勁,安裝過程中必須小心;在任何時候都要避免磁鐵接近100℃以上高溫,以免退磁;
